ゼンマイ刃型

ゼンマイ刃型とは

主にシール・ラベルを量産するために使用される抜型です。

製造工程としてはトムソン抜型と似ていますが、スエヒロではプロッターでベース材にCAD設計されたラインを引き、職人がライン上を自動糸鋸でカットしていきます。

今ではレーザーカットが主流になっているこの工程ですが、糸鋸でカットすることによりベース材に対して刃の収まりが良くなります。精度に関しても熟練された職人の技でレーザーに引けをとることはありません。

寸法精度は±0.2以内で作製可能で、トムソン抜型と比較するとより複雑な形状や小さい形状を制作するのに向いています。

ゼンマイ刃型仕様

CAD設計後、プロッターでラインを引きライン上を自動糸鋸でカットする。
レーザーでカットする場合もあります。

専用の器具で刃をカットします。

カットされたライン形状に合わせて刃を曲げます。

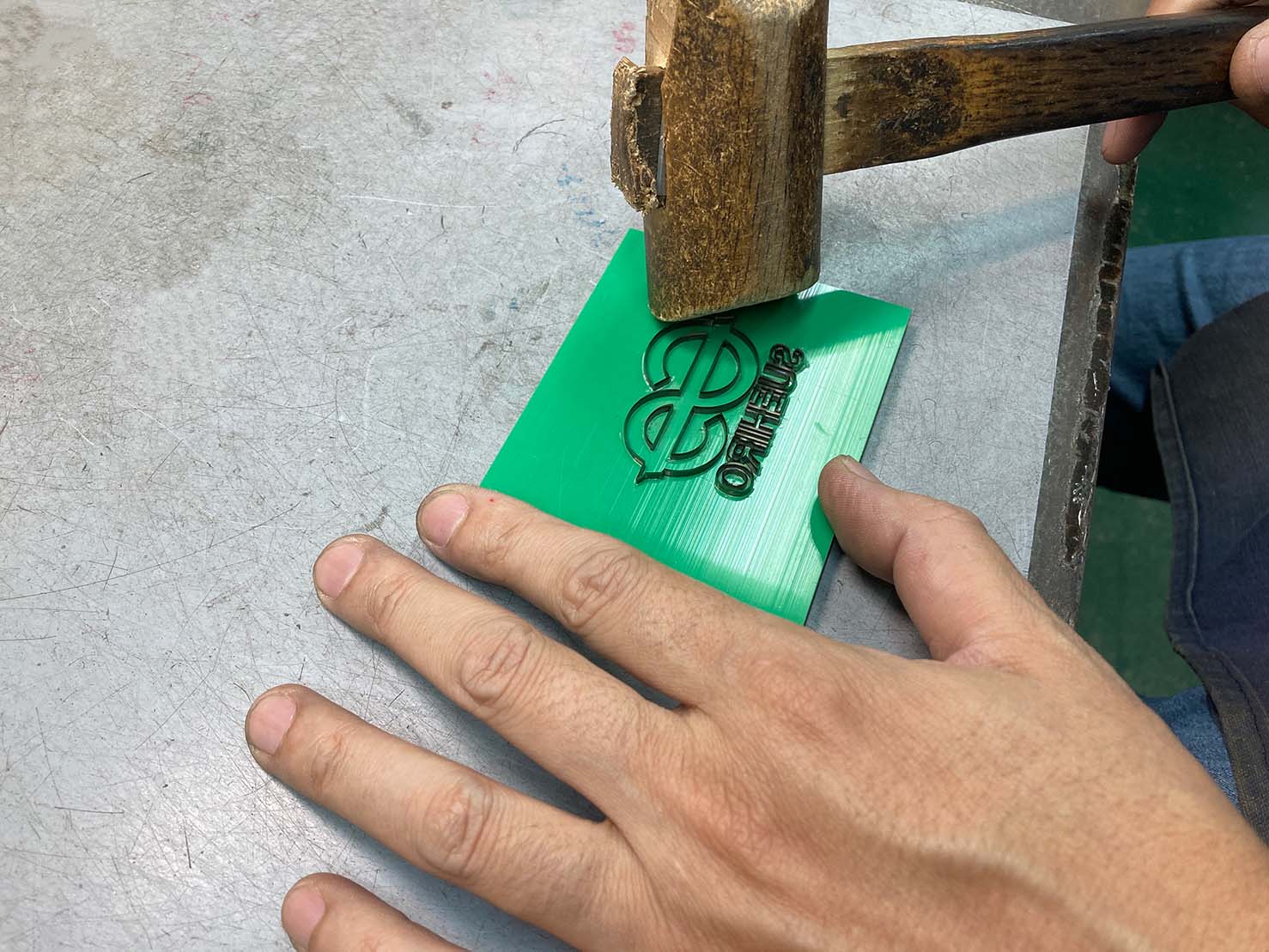

形状に合わせて曲げられた刃をベース材へ打ち込みます。
